전기차 화재위험 모니터링 열화상 솔루션

소형 IoT 열화상 센서를 적용한 실시간 표면온도 변화 모니터링으로 전기차 충전기에 설치하여 배터리 발화점 도달 전에 미리 관리자에게 경보 및 자동 전원 차단하여 화재예방 효과를 높인 솔루션.

문제 인식

전기차 배터리 열 폭주 현상으로 인한 화재사고

  1. 전기차 화재의 주요 원인, 배터리 열 폭주 현상.

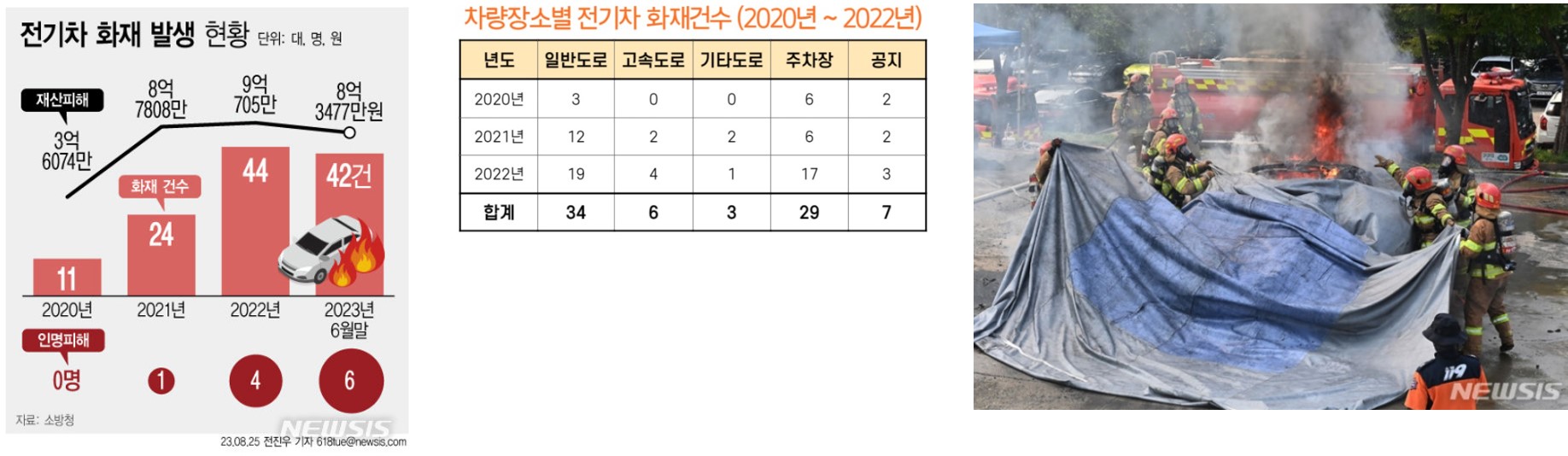

  2. 2022년 기준 재산피해액 약 9억원, 화재건수 44건, 인명피해 4명.
  3. 전기차 충전을 위한 주차 중에 발생한 화재가 전체의 약 37%
  4. 일단 화재가 발생하면 불을 끄기 어렵고 주변으로 옮겨 붙기가 쉬움.
chevron_right
  1. 전기차 충전소 화재위험을 모니터링하기 위한 솔루션 필요.
    (2023년 8월, 한국환경공단의 전기차 충전소 화재예방기능 보조금 사업 시행)
  2. 화재 후 감지보다는 화재예방에 초점을 맞춘 솔루션 필요

제안 내용

IoT 소형 열화상 센서를 통한 실시간 화재위험 모니터링 솔루션

개요

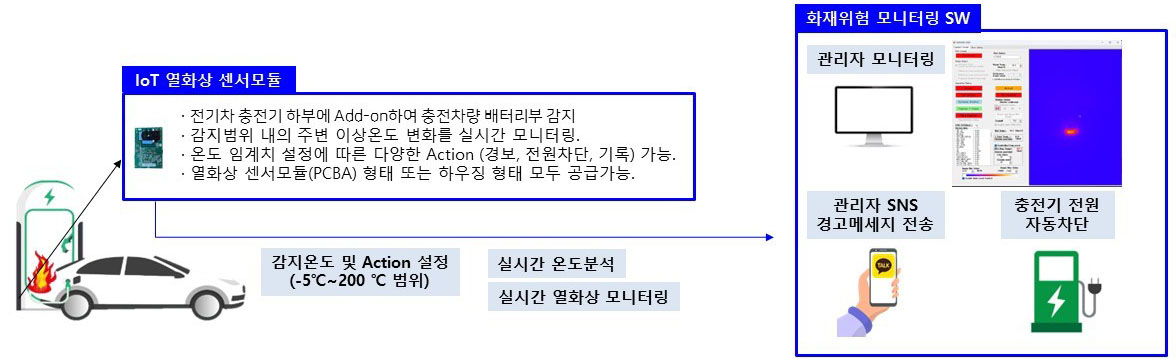

전기차 충전기에 Add-on 가능한 소형 IOT 열화상 센서모듈을 통한 실시간 화재위험 모니터링 솔루션

주변 온도대비 온도변화를 실시간으로 감지함으로서 기타 다른 방식의 화재감지 방식에 비해. 화재가 발생하기 이전에 미리 발생 위험을 감지하여 관리자에게 경고해줌으로써 화재예방효과를 높인 솔루션

특징

밀리센스 IoT 소형 열화상 센서 불꽃감지, 카메라, 환경수치감지 센서 등 열화상카메라
감지방식 IoT 소형 열화상 센서를 통한 표면온도 변화 실시간 감지 불꽃 또는 연기 등 형상을 통한 감지. 열화상 영상을 통한 표면온도 변화 실시간 감지
감지효과 화재발생 전 이상온도 변화 사전 감지 가능. 화재가 이미 발생한 후에 감지가능.
화재발생 전 이상온도 변화 사전 감지 가능.
관리의 효용성 화재 상황 기록 및 발화점 분석 가능. 화재 상황에 대한 기록 및 발화점 분석 불가능 화재 상황 기록 및 발화점 분석 가능.
결론 화재예방 효과를 높이면서도 화재감지는 가능하나, 예방효과나 충전소에서 별도로 운용할 수 있는 시스템이나,

제원

주요 제원 비고

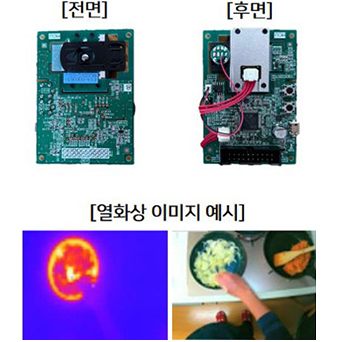

모델명 MSIR-B3
크기(mm) 54x 78 x 1.2mm(t)
해상도(Pixel) 80(H) x 60(V)
동작전압 5V
화각(FOV) 78°(H) x 53° (V)
Framerate 8 fps
I/F 유선 : 시리얼통신 (RS485) 무선 : BLE, WiFi 고객사양에 따라 커스텀 가능
Thermal Resolution Max 400 mK
감지가능온도범위 -5°C~200°C
동작온도 -40°C~ 85°C
