상용차량 레이더센서 안전경보 시스템

MSRD-60H-001

Frequency Supply Voltage Field of View (H/V) Communication
60-64GHz 12~24V 110° / 40* UART / CAN
RF Channel Current Consumption Operating Temperature Detection Range
3TX / 4RX 2.5W -40 ~ 85°C Max 40m (Human) Max 100m (Car)

※ 고성능 Mid-range 레이더

  1. 실내/야외 어디서나 사용가능하고, 비/눈/안개 등 악조건에서도 안정적으로 동작하는 고성능 레이더.
  2. Motion 인식, 접근성 인식, 거리/속도/각도/위치 등 목표물을 Sensing하여 다양한 Data를 출력.
  3. 건설기계, 자율주행, ADAS 등의 보조 감지센서로 활용가능.

MSRD-120-1A-002

Frequency Supply Voltage Field of View (H/V) Communication
122~123GHz 5V 120* / 60° UART / GPIO / CAN
RF Channel Current Consumption Operating Temperature Detection Range
1TX / 1RX 150mA -40 ~ 85°C Max 5m (Human) Max 10m (Car)

※ 밀리미터파 대역 초정밀 Short-range 레이더

  1. 야외 사용에 최적화된 단거리 센싱 레이더. 비/눈/안개 악조건에서도 안정적으로 동작.
  2. 목표물과의 거리 및 접근성을 정밀하게 Sensing하여 경보 Signal 출력.
  3. 오작동이 빈번한 중장비용 후방강지기의 현실적 대안.

Installation

  • 01

    최적의 감지를 위해 가장 적절한 위치를 결정하여 설치해 주십시오.

  • 02

    나사를 이용하여 레이더를 결정된 위치에 설치합니다.

  • 03

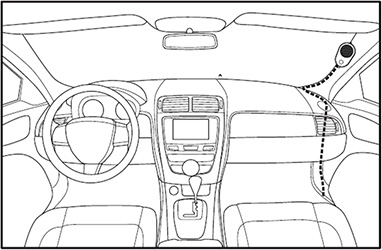

    운전석에서 가장 잘 보이는 위치에 LED 부저를 설치해 주십시오.

  • 04

    연장케이블을 이용하여 레이더와 LED부저를 연결해 주세요.

* 설치 방법은 설치조건 및 장소에 따라 변경 될 수 있습니다.

Distance LED Buzzer
전원 ON (자가 진단 모드) (녹색 LED 점멸 x 3) -
~ 1.5M (적색 LED 점멸) 삐-- 삐-- (부저음계속)
~2.5M (녹색 LED 점멸) 삐-- 삐-- (부저음계속)
~ 5M (녹색 LED 점멸) -

Indicator

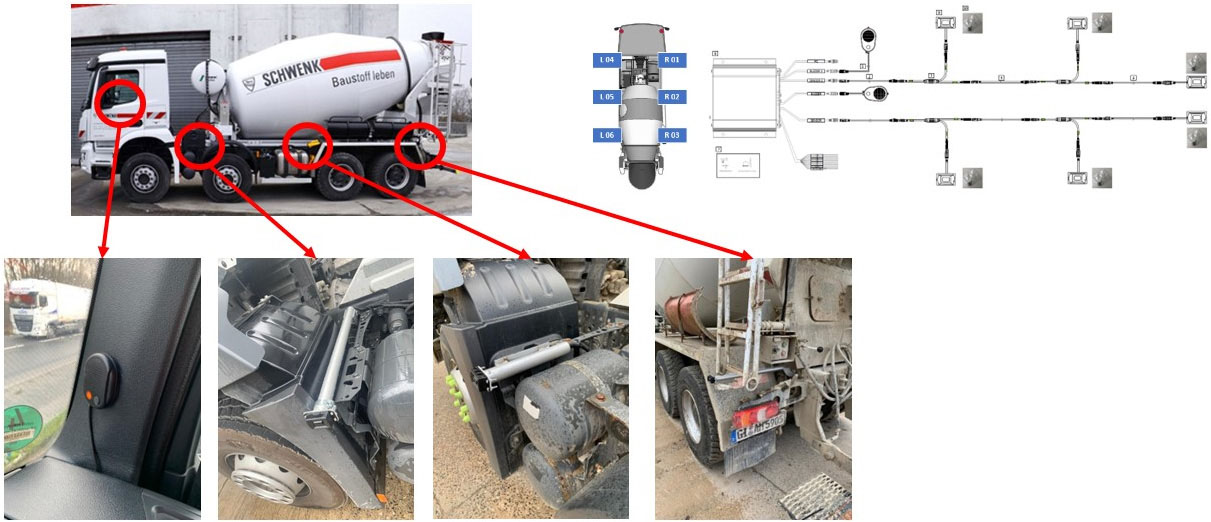

수출사례

독일 SCHWENK 시멘트믹서트럭 충돌방지를 위한 레이더센서 BSD (Blind Spot Detection) 시스템.

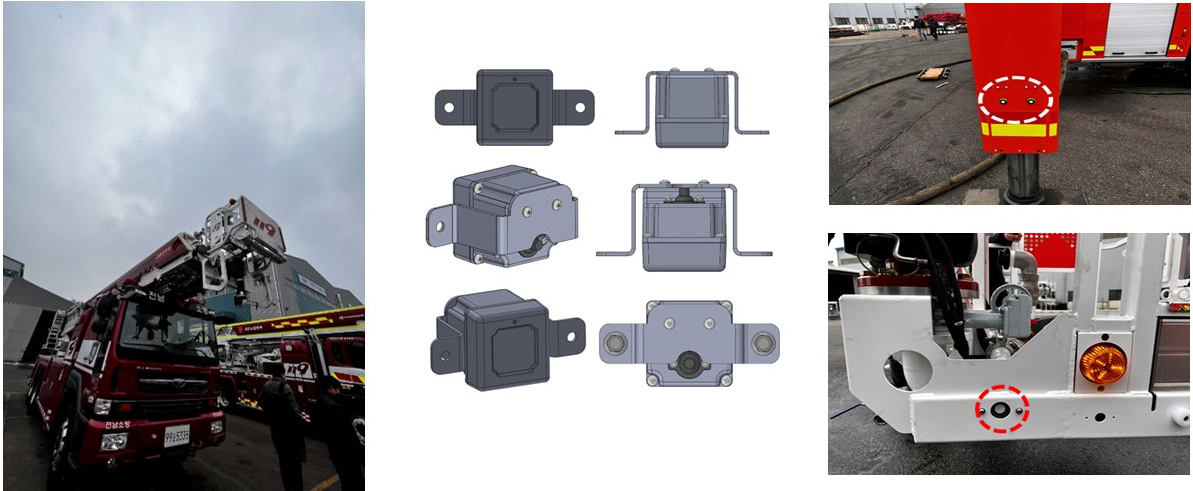

PoC 사례 (진행중)

현대에버다임 고가사다리 소방차 충돌방지를 위한 레이더센서 자동정지 시스템. (Basket 바닥면/전방/좌우측, Outtrigger)
